19.8 Генератор дизельного двигателя

Генератор дизельного двигателя

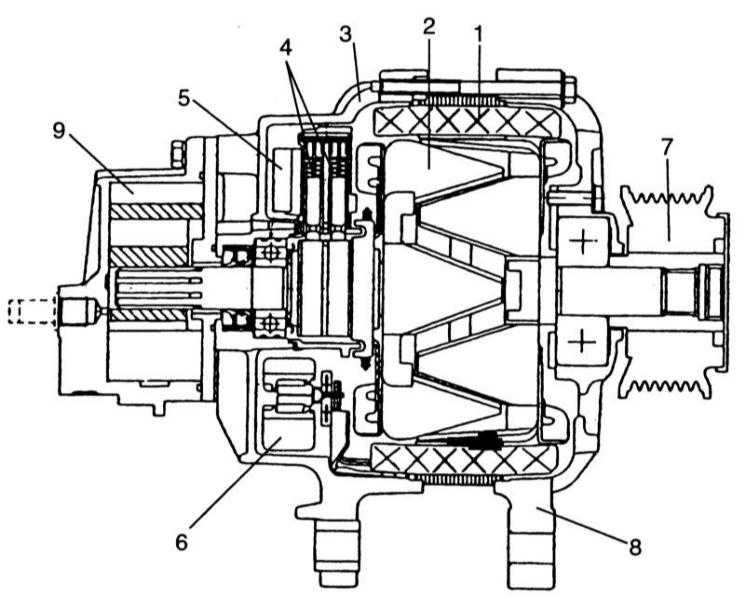

Генератор дизельного двигателя


1 – статор 2 – ротор 3 – задняя крышка 4 – щетка 5 – электронный регулятор напряжения	6 – выпрямитель 7 – шкив 8 – передняя крышка 9 – вакуумный насос

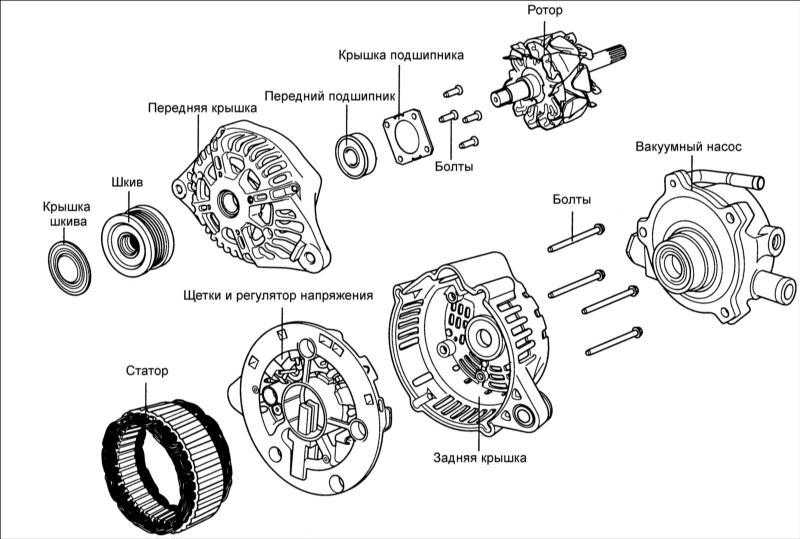

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите со шкива крышку.

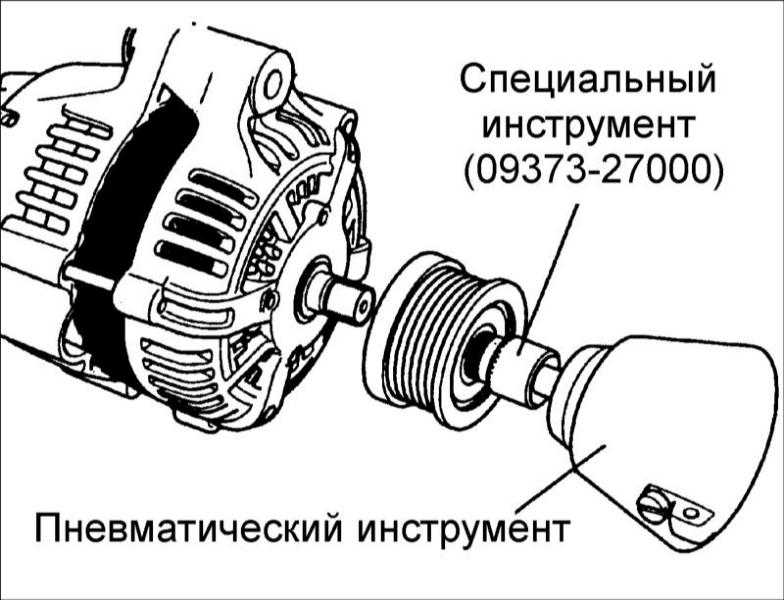

Специальным инструментом снимите шкив.

Выверните три болта и снимите вакуумный насос.

Выверните гайки крепления клеммы «В» к задней крышке, снимите изолятор и выверните пять болтов крепления задней крышки.

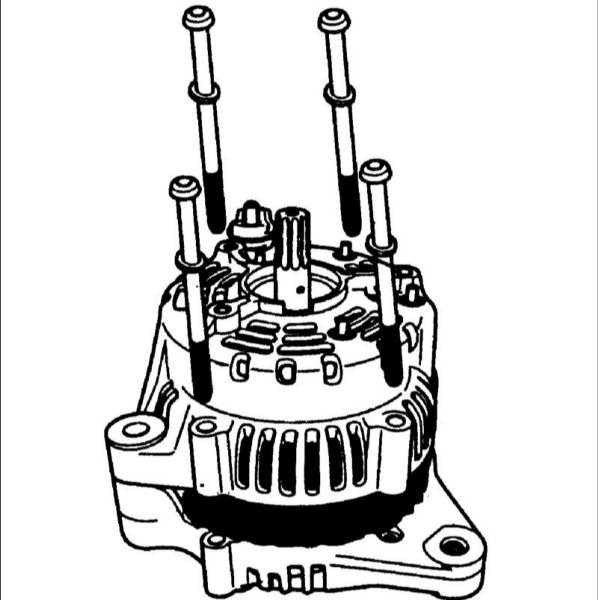

Выверните четыре стяжных болта и снимите заднюю крышку.

Если необходимо снять регулятор напряжения, отпаяйте четыре провода статора от диодов выпрямителя.

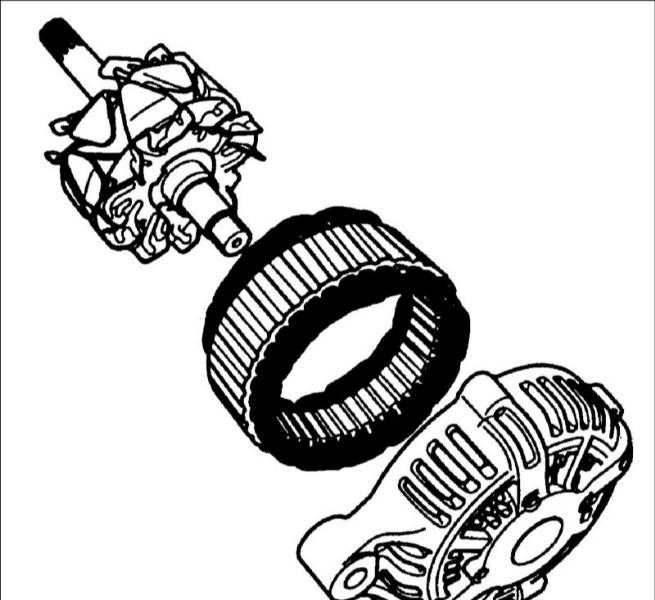

Отделите ротор, статор и переднюю крышку.

Установка

Перед установкой подсоедините к генератору масляный шланг.

После установки генератора подсоедините масляный шланг к патрубку со стороны масляного поддона.

Зажмите хомут крепления шланга на прямой части патрубка.

После установки масляной трубки не перегибайте и не приводите в контакт с блоком цилиндров масляную трубку.
