19.19 Стеклоочиститель и стеклоомыватель ветрового стекла

Стеклоочиститель и стеклоомыватель ветрового стекла

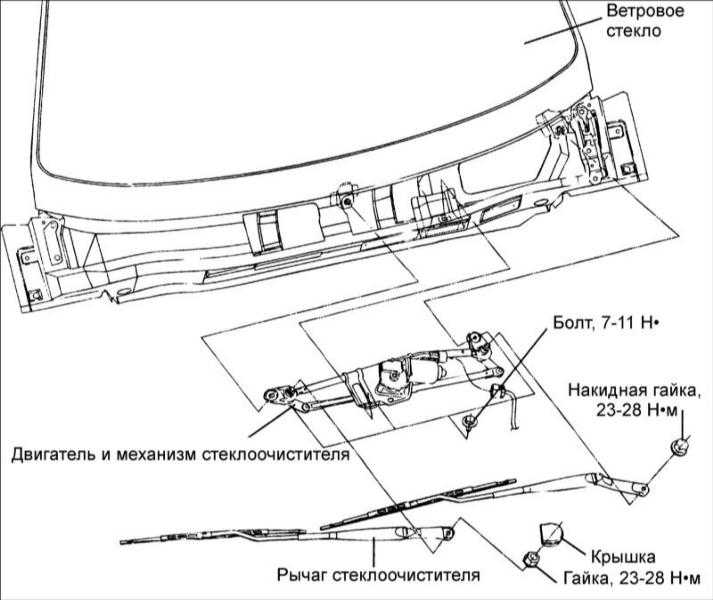

Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra

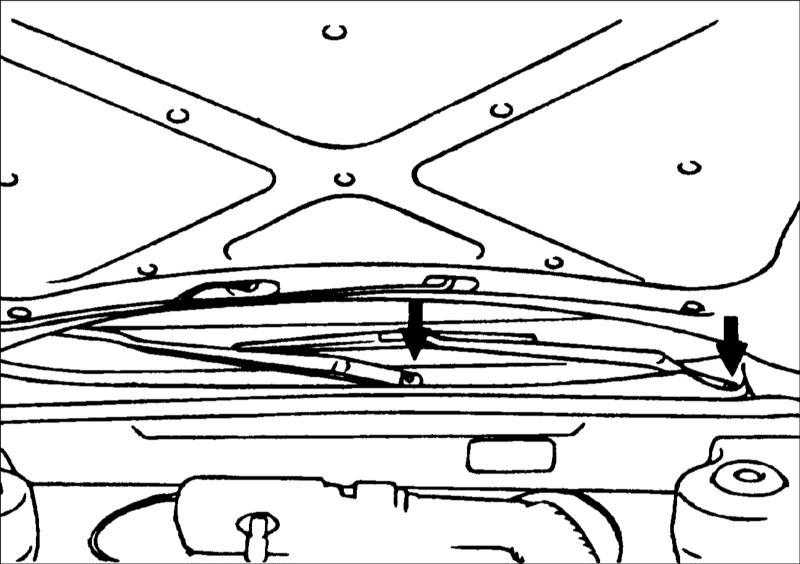

  1. Снимите крышки и выверните гайки крепления рычагов стеклоочистителя. Снимите рычаги стеклоочистителя.
border=

При снятии рычагов стеклоочистителей не поцарапайте капот.

Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra
  1. Снимите крышку, расположенную под ветровым стеклом.
Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra

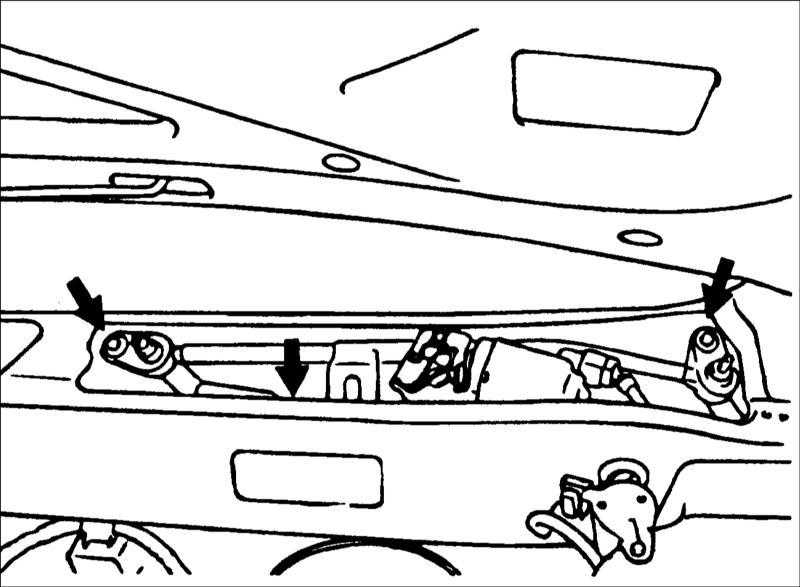

  1. Отсоедините разъем и снимите двигатель и тяги стеклоочистителя. Момент затяжки: 7–11 Н•м.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra
  1. Установите рычаг стеклоочистителя в определенное положение.
Положение установки рычага стеклоочистителя А В
Расстояние, мм 35±5 35±5
Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra

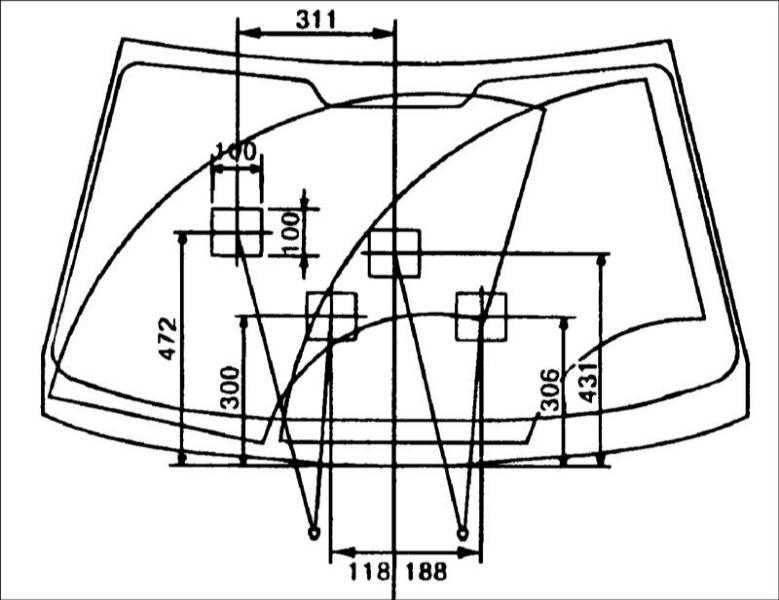

  1. Отрегулируйте сопла распылителей так, чтобы они распыляли жидкость в строго определенные места на ветровом стекле.

Проверка

Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra

Проверьте проводимость между контактами разъема переключателя очистителя и омывателя ветрового стекла. Если проводимость не соответствует требуемой, замените переключатель очистителя и омывателя ветрового стекла.

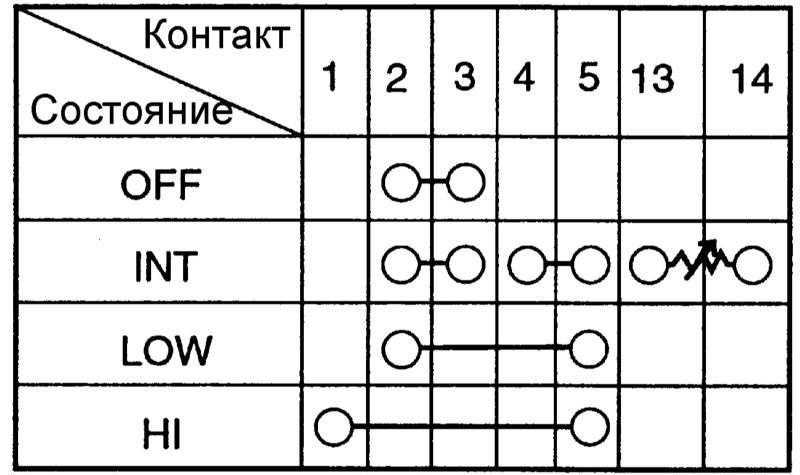

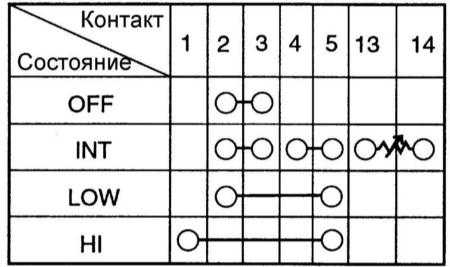

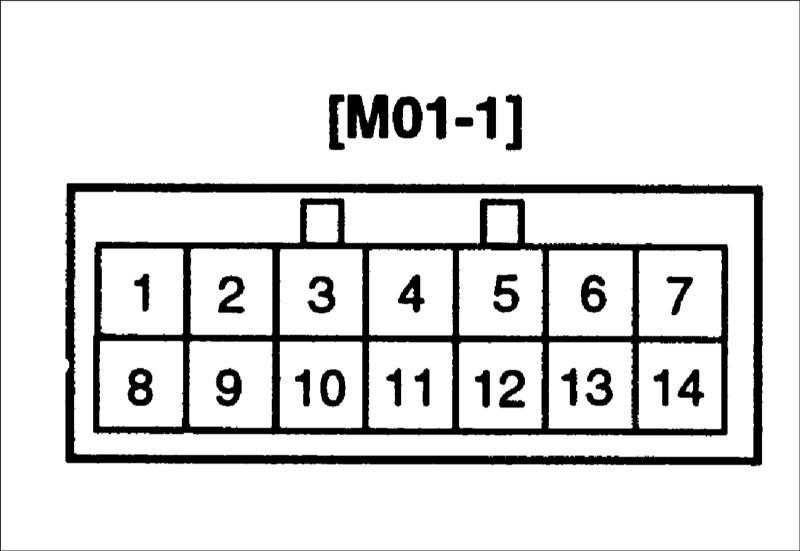

Переключатель стеклоочистителя (М01–1)

Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra

Переключатель стеклоомывателя (М01–1)

Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra

Проверка частоты работы стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините разъем от двигателя стеклоочистителя.
  2. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 4 разъема, а отрицательную клемму – к клемме 1.
  3. Убедитесь, что двигатель стеклоочистителя работает на низкой частоте вращения.
  4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 4 разъема, а отрицательную клемму – к клемме 2.
Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra
  1. Убедитесь, что двигатель стеклоочистителя работает на высокой частоте вращения.

Проверка автоматической остановки щеток в исходном состоянии

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Включите двигатель на низкой частоте вращения.
  2. Отсоединив провод от клеммы 3 разъема, остановите двигатель в любом положении, кроме исходного.
  3. Соедините клеммы 1 и 5 разъема.
  4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 4 разъема, а отрицательную клемму – к клемме 3.
Стеклоочиститель и стеклоомыватель ветрового стекла Hyundai Elantra
  1. Проверьте, что двигатель стеклоочистителя выключается в исходном положении щеток стеклоочистителя.

Проверка работы двигателя стеклоомывателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. С двигателем стеклоомывателя соединенным с бачком омывателя, заполните бачок стеклоомывателя водой.
  2. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 2 разъема, а отрицательную клемму – к клемме 1, при этом двигатель должен работать, а насос качать воду.
