Автомобиль Hyundai Elantra (Хендай Элантра)Все автомобили » Hyundai Elantra (Хендай Элантра) . 20.1 Электрические схемыЭлектрические схемы Электрическая схема системы запуска
Электрическая схема системы зажигания двигателей 1,6 л

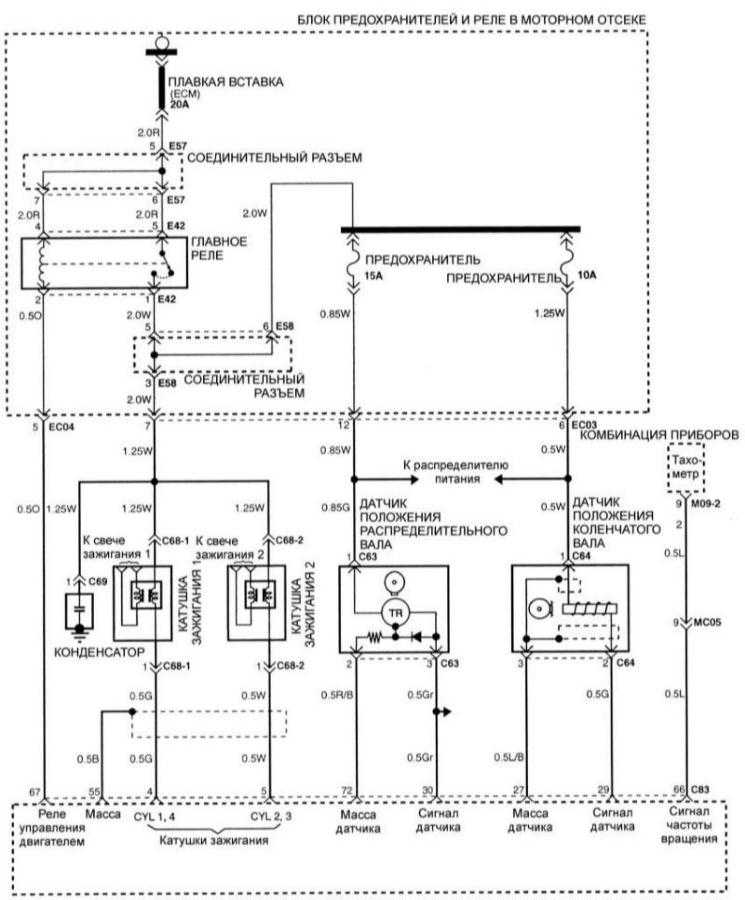

Электрическая схема системы зажигания двигателей 1,8 и 2,0 л

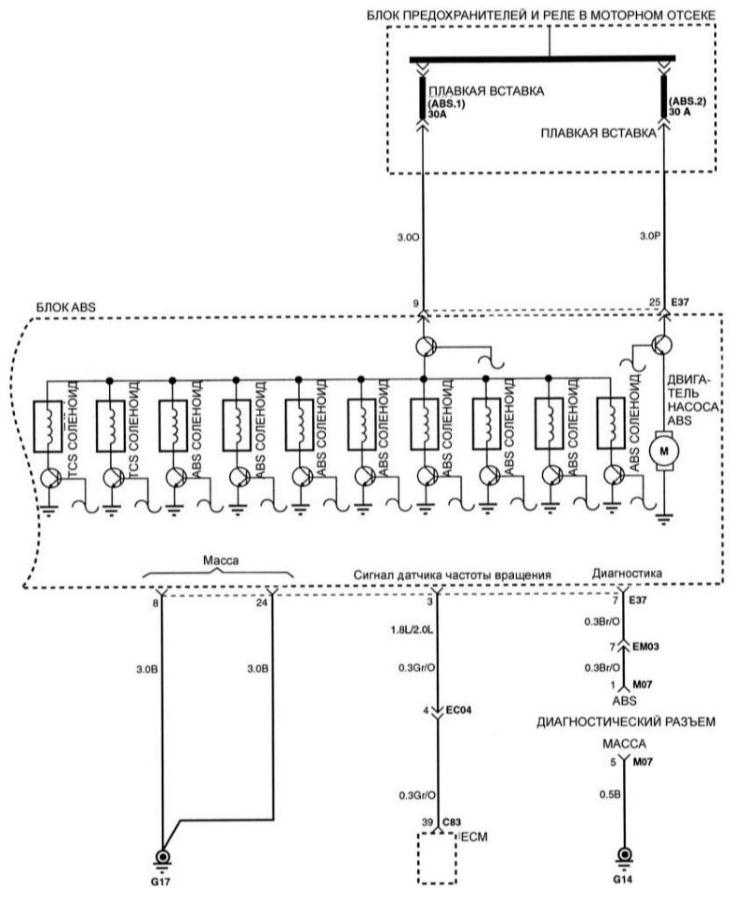

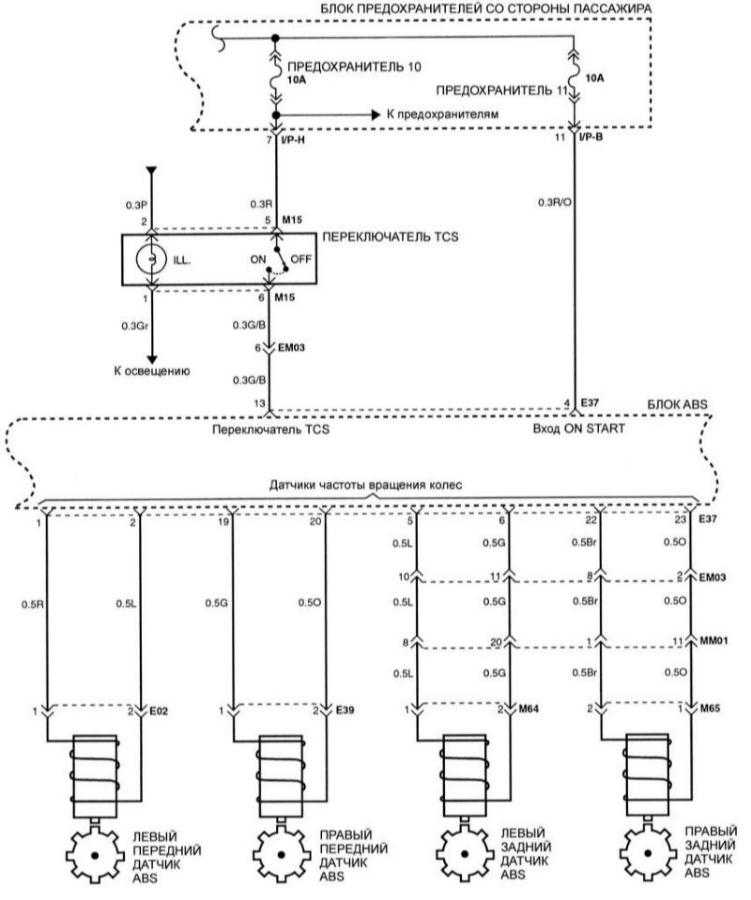

Электрическая схема антиблокировочной тормозной системы
Электрическая схема антиблокировочной тормозной системы (продолжение)
Электрическая схема антиблокировочной тормозной системы (продолжение)

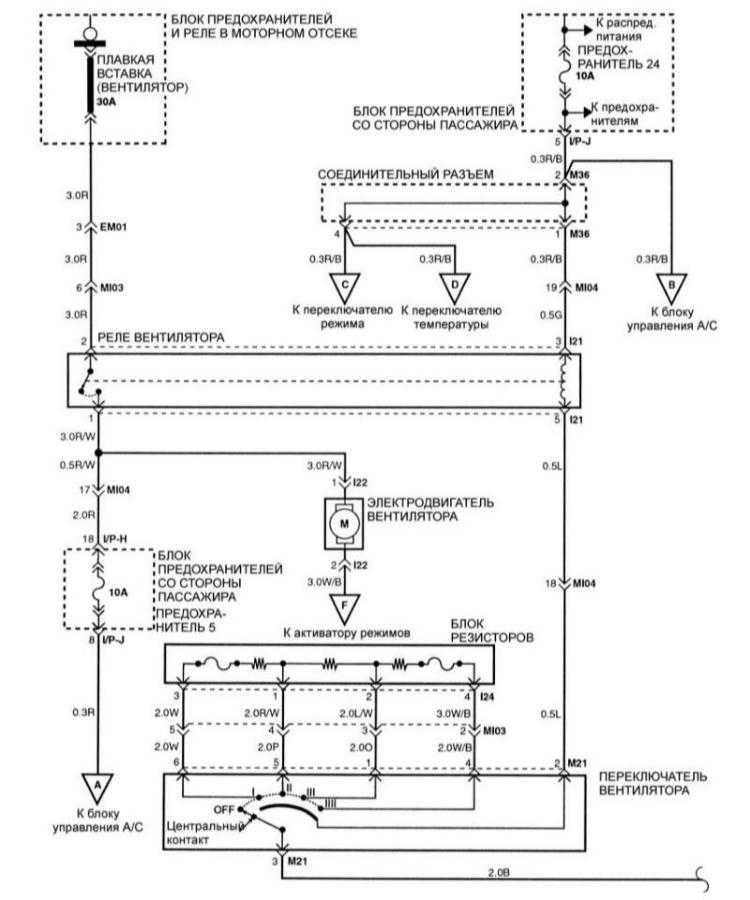

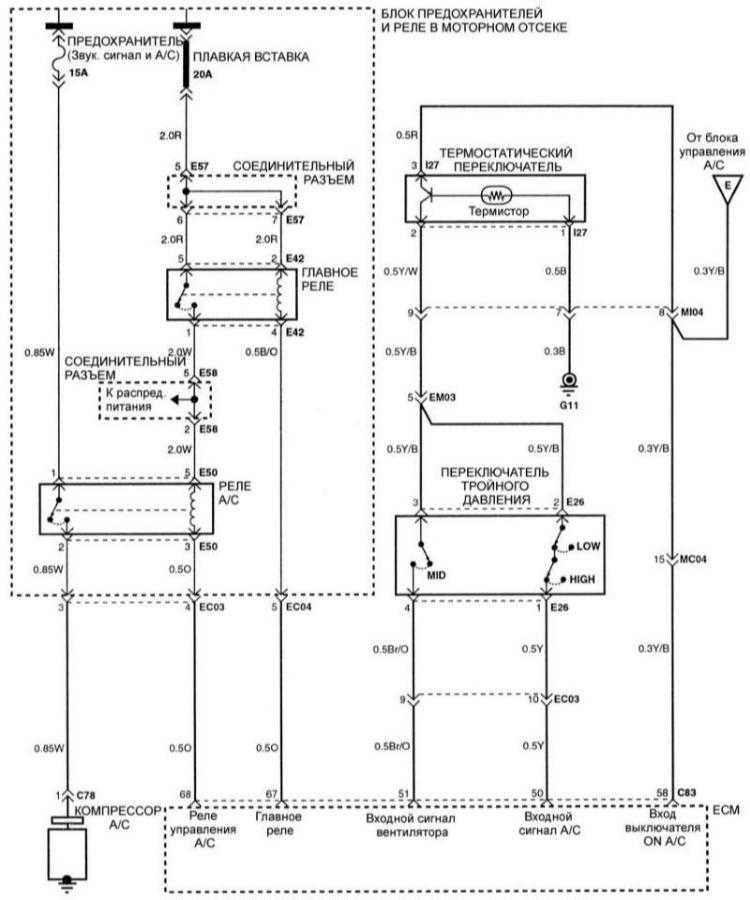

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление)
Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление) (продолжение)
Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление) (продолжение)
Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление) (продолжение)

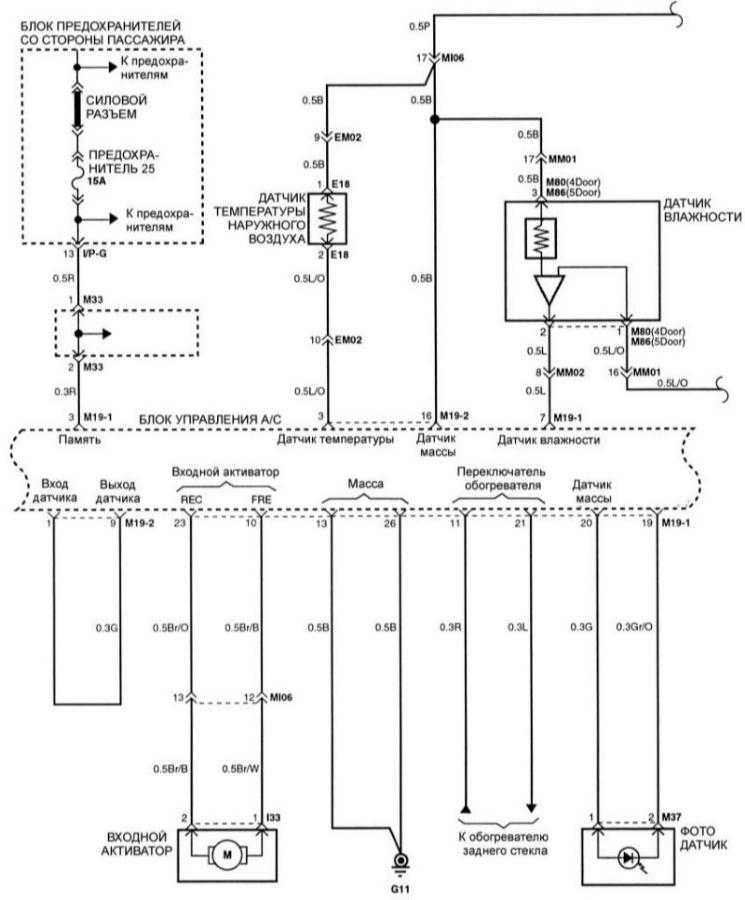

Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление)
Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление) (продолжение)
Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление) (продолжение)
Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление) (продолжение)

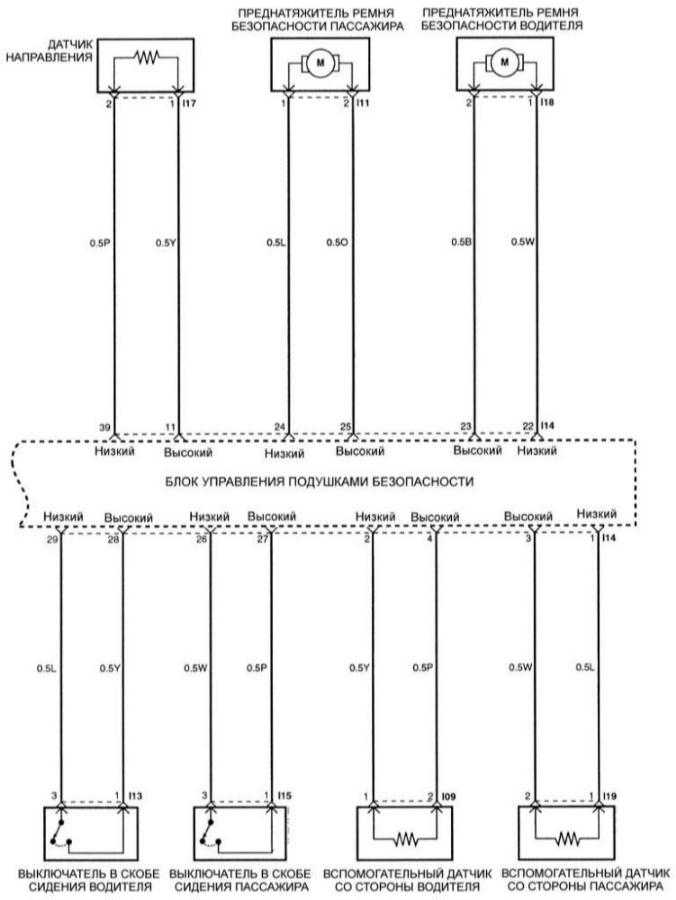

Электрическая схема подушек безопасности
Электрическая схема подушек безопасности (продолжение)
|
